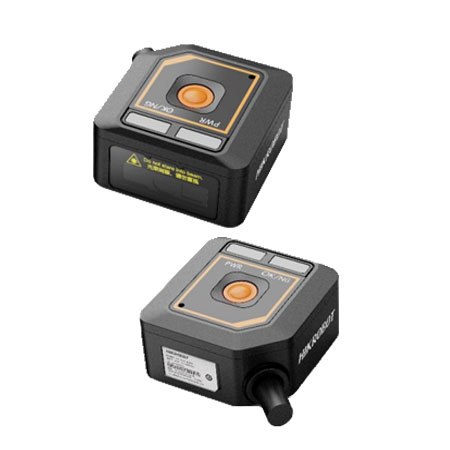

海康MV-SC1008M 視覺傳感器內部植入高精度定位與測量算法，可實現計數、有無、測量等功能。可通過 SCMVS 進行監視和操作，通過 RS-232、以太網輸出工具結果，通過 IO 與上下游工序配合。支持視覺工具多種結果輸出以及自定義結果文本輸出。

訂貨型號：

? 標準距離設備：MV-SC1008M-05S-WBN-SR

? 近距離設備：MV-SC1008M-05S-WBN-NR

海康MV-SC1008M 80萬像素黑白視覺傳感器特點：

小型化，適應各類型機臺及緊湊工位

采用嵌入式硬件平臺，可進行高速的圖像處理

植入高精度高效率視覺算法，可實現計數、有無、測量、識別等功能

自帶激光瞄準，明確指示目標視野，安裝調試快捷

提供指示燈提示操作狀態，便于現場調試

支持 Modbus、EtherNet/IP、PROFINET、FTP、UDP、TCP、串口等多種通訊模式

海康MV-SC1008M 80萬像素黑白視覺傳感器參數：

型號	型號	MV-SC1008M-05S-WBN-SR
型號	名稱	SC1000視覺傳感器，5mm鏡頭，80萬像素，黑白，對焦距離240mm；
工具	視覺工具	計數:斑點計數、邊緣計數、圖案計數有無:圓有無、直線有無、斑點有無、邊緣有無、輪廓有無定位:位置修正邏輯:條件判斷、邏輯判斷、組合判斷、變量計算測量:線線角度、直徑測量、亮度均值、對比度測量、寬度測量、點線測量、灰度面積、直線角度、節距檢測識別:注冊分類
	方案能力	支持方案導入/導出,最多可存儲8個方案,40個模塊
	通訊協議	Modbus、EtherNet/IP、PROFINET、FTP、UDP、TCP客戶端、TCP服務端、串口、MELSEC/SLMP、FINS、基恩士KV
相機	傳感器類型	CMOS,全局快門
	像元尺寸	2.7 μm × 2.7 μm
	靶面尺寸	1/4"
	分辨率	1024 × 768
	最大采集幀率	15 fps
	動態范圍	66 dB
	信噪比	40 dB
	增益	1 ~ 15 dB
	曝光時間	60 μs ~ 7000 μs
	像素格式	Mono 8
	黑白/彩色	黑白
電氣特性	數據接口	Fast Ethernet(100Mbit/s)
	數字I/O	綠色端子提供供電、數字IO、串口功能:包含1路輸入(IN0),1路輸出(OUT0),1路RS-232 支持通過頂面按鈕觸發設備
	供電	12 ~ 24 VDC
	典型功耗	3 W@12 VDC
結構	鏡頭接口	M5-mount
	焦距	4.9 mm
	工作距離	240 mm
	鏡頭罩	透明鏡頭罩
	光源	白光LED
	瞄準器	十字激光
	指示燈	電源指示燈PWR,結果顯示指示燈OK/NG
	外形尺寸	38 mm × 38 mm × 19 mm
	重量	約40 g(不含線纜)
	IP防護等級	IP54
	溫度	工作溫度0 ~ 50°C,儲藏溫度-30 ~ 70°C
	濕度	20% ~ 95%RH無冷凝
一般規范	軟件	SCMVS
一般規范	認證	CE,KC

型號	型號	MV-SC1008M-05S-WBN-NR
型號	名稱	SC1000視覺傳感器，5mm鏡頭，80萬像素，黑白，對焦距離120mm；
工具	視覺工具	計數:斑點計數、邊緣計數、圖案計數有無:圓有無、直線有無、斑點有無、邊緣有無、輪廓有無定位:位置修正邏輯:條件判斷、邏輯判斷、組合判斷、變量計算測量:線線角度、直徑測量、亮度均值、對比度測量、寬度測量、點線測量、灰度面積、直線角度、節距檢測識別:注冊分類
	方案能力	支持方案導入/導出,最多可存儲8個方案,40個模塊
	通訊協議	Modbus、EtherNet/IP、PROFINET、FTP、UDP、TCP客戶端、TCP服務端、串口、MELSEC/SLMP、FINS、基恩士KV
相機	傳感器類型	CMOS,全局快門
	像元尺寸	2.7 μm × 2.7 μm
	靶面尺寸	1/4"
	分辨率	1024 × 768
	最大采集幀率	15 fps
	動態范圍	66 dB
	信噪比	40 dB
	增益	1 ~ 15 dB
	曝光時間	60 μs ~ 7000 μs
	像素格式	Mono 8
	黑白/彩色	黑白
電氣特性	數據接口	Fast Ethernet(100Mbit/s)
	數字I/O	綠色端子提供供電、數字IO、串口功能:包含1路輸入(IN0),1路輸出(OUT0),1路RS-232 支持通過頂面按鈕觸發設備
	供電	12 ~ 24 VDC
	典型功耗	3 W@12 VDC
結構	鏡頭接口	M5-mount
	焦距	4.9 mm
	工作距離	120 mm
	鏡頭罩	透明鏡頭罩
	光源	白光LED
	瞄準器	十字激光
	指示燈	電源指示燈PWR,結果顯示指示燈OK/NG
	外形尺寸	38 mm × 38 mm × 19 mm
	重量	約40 g(不含線纜)
	IP防護等級	IP54
	溫度	工作溫度0 ~ 50°C,儲藏溫度-30 ~ 70°C
	濕度	20% ~ 95%RH無冷凝
一般規范	軟件	SCMVS
一般規范	認證	CE,KC
